AX210NGW 발열이 심합니다.

 이 제품은 해당 회사로부터 제공받지 않았습니다. 개인이 사용할 목적으로 구매하였으며, 광고를 목적으로 이 글을 리뷰하지 않습니다.

 AX210NGW을 구매하실때 참고하세요.

성능은 좋은데, 발열이 심합니다. 그래서 노트북에 쓰실때는 내부 방열판을 부착하여 쓰시기 바랍니다. 내부 기기들은 온도가 일정수준으로 올라가면 성능을 낮춥니다.

데스크탑에 설치하는 wifi 6 설치키트를 보면 기존 wifi카드와는 다르게 큰 방열판이 붙어있는 것을 확인할 수 있습니다.

 그래서 발열으로 인한 성능하락을 막기위해 방열작업을 했는데, 과정은 이렇습니다.

1. 노트북 안쪽 하판에 구리 테이프를 붙이고.
2. 기판에 있는 무선랜카드, SSD, CPU 히트파이프에 써멀패드를 붙여
3. 구리테이프가 붙여진 하판에 닿게 해서 열이 전달되고 식혀지는 과정이 되는 방열작업을 했는데,

손을 대면 뜨끈하다 할정도 열이 납니다. 온도재는 기기가 없어서 수치로 표현할 수는 없지만, 꼭 CPU방열판을 만지는 느낌입니다.

넥시 USB3.1/3.0 OTG 카드리더기, NX-U3130CR NX610 리뷰( micro SD, SD)

 이 제품은 해당 회사로부터 제공받지 않았습니다. 개인이 사용할 목적으로 구매하였으며, 광고를 목적으로 이 글을 리뷰하지 않습니다.

 차량 네비게이션의 맵 업데이트를 빨리 하기 위해서 구매하였습니다. 네비 맵은 마이크로SD카드에 맵 데이터를 저장 후 사용하는데, 기존 리더기는 USB 2.0 쓰기-20MB/s, 읽기-15MB/s라서 맵 업데이트 시간이 깁니다. 그래서 값싸기도 하고 배송이 빨리 오는 사이트에서 검색 한 후 구매하였습니다.



•  USB 3.0 포트, 삼성 EVO U1 32기가 읽기 : 42.2MB/s




• USB 3.0 포트, 삼성 EVO U1 32기가 쓰기 : 20.4MB/s



• USB 3.0 포트, 샌디스크 U1 64기가 읽기 :83.4MB/s



• USB 3.0 포트, 샌디스크 U1 64기가 쓰기 : 34.6MB/s



 다른 비싼 리더기와 비교해도 휴대성도 좋고 성능도 좋고 가격도 좋네요.


AX210 무선랜카드, 옛날 노트북 설치사용기(AX210NGW / P54M-GA795)

 이 제품은 해당 회사로부터 제공받지 않았습니다. 개인이 사용할 목적으로 구매하였으며, 광고를 목적으로 이 글을 리뷰하지 않습니다.

 한X노트북 P54M-GA795에 AX210NGW를 사용하려면 노트북을 조금 개조해야 합니다. 기본적으로 P54M-GA795에는 기본적으로 AC3160 무선랜에 설치되어 있는데, 요즘 WIFI6규격과는 많이 떨어집니다.

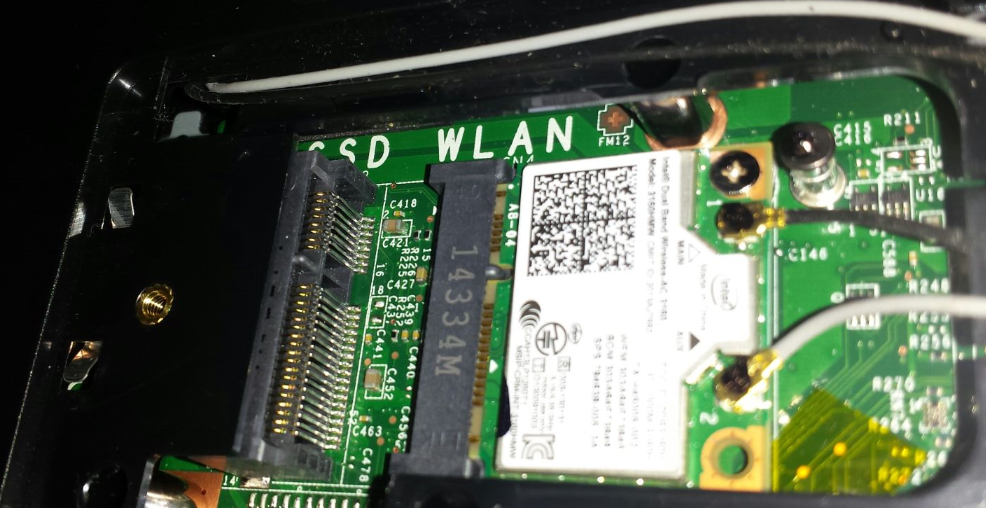

노트북 하판 모습

AC3160

 P54M-GA795노트북은 내부 슬롯이 두개가 있는데, mSATA 규격입니다. 하나는 SSD와 3G카드용, 나머지는 하프규격 무선랜카드용 입니다.

설치방법

1. 일단 알리나 옥션에서 다음과 같은 세트를 삽니다. (둘중에 하나만 삽니다)

• AX210NGW(M.2) 무선랜카드와 mSATA 어댑터(조립해도 높이가 그리 높지 않으니 걱정은 하지 마세요. 그리고 사진처럼 안테나 검은 줄을 90도로 올리고 금속부분이 서로 닫지 않게 합니다. 혼선이 되고 공유기와 연결속도가 안나옵니다.)
• AX210NGW(M.2) 무선랜카드와 mSATA 어댑터(검색할 때 M.2 to mSATA adapter검색합니다.)를 사서 아래와 같이 조립합니다. 굉장히 작아서 조립하기가 힘들었습니다. 아니면 AX210 mSATA를 구매합니다. 단, M.2 세트모델보다 비쌉니다.


M.2규격

• AX210(mSATA)

mSATA 규격

2. 노트북 하판을 분해합니다. AX210NGW(M.2) 무선랜카드와 mSATA 어댑터 세트를 설치할 경우 무선랜 상부 플라스틱을 조금 자릅니다. (AX210, mSATA용은 칼로 자를 필요가 없습니다.)

• 사진에 보이는 무선랜카드가 설치된 윗쪽 플라스틱 상판을 7mm정도 자릅니다. 어댑터 위에 랜카드를 설치했기 때문에 상판에 조금 닷습니다. (커터칼날을 라이터 불로 가열한 뒤 플라스틱 상판에 자국을 내고 팬치로 띠어내면 쉽게 자를 수 있습니다.)



장치관리자에 잡힌 모습

 참, GE60 2PL에도 설치됩니다. 단, 이 모델은 mSATA 슬롯이 2개로 위, 아래로 덮는 구조라서 한쪽 카드가 두꺼우면 다른쪽 카드가 들어가지 않으며, SSD용 나사 고정쇠가 무선랜카드와 닫아서 살짝 삐뚤어지게 들어갑니다. (삐뚤어지게 들어가도 잘 인식하며, 안정적으로 사용이 가능합니다.)

 그래서 mSATA용 무선랜카드를 사거나 SSD의 두깨가 2mm에 뒷면에 메모리 칩이 없는 것을 사야합니다.

그리고 윗쪽 상판을 3mm정도 잘라야 합니다. 어댑터를 장착했기 때문에 무선랜카드가 길어져서 자르지 않으면 장착되지 않습니다.
